Автоматическая пожарная сигнализация (АПС) и СОУЭ: устройство, типы

Если вы ищете, как расшифровать аббревиатуру, какие типы АПС бывают или как уровень звукового давления СОУЭ регламентируется нормами — здесь собраны только проверённые данные из действующих стандартов и сводов правил.

Комплексная система охраны объекта сегодня немыслима без интеграции пожарной сигнализации, тревожной сигнализации, пультовой охраны и средств мониторинга. ООО «Подряд» выполняет полный цикл работ — от проектирования безопасности и монтажа оборудования до технического обслуживания слаботочных систем. Мы также интегрируем IP-камеры, видеонаблюдение и контроль доступа в единый комплекс.

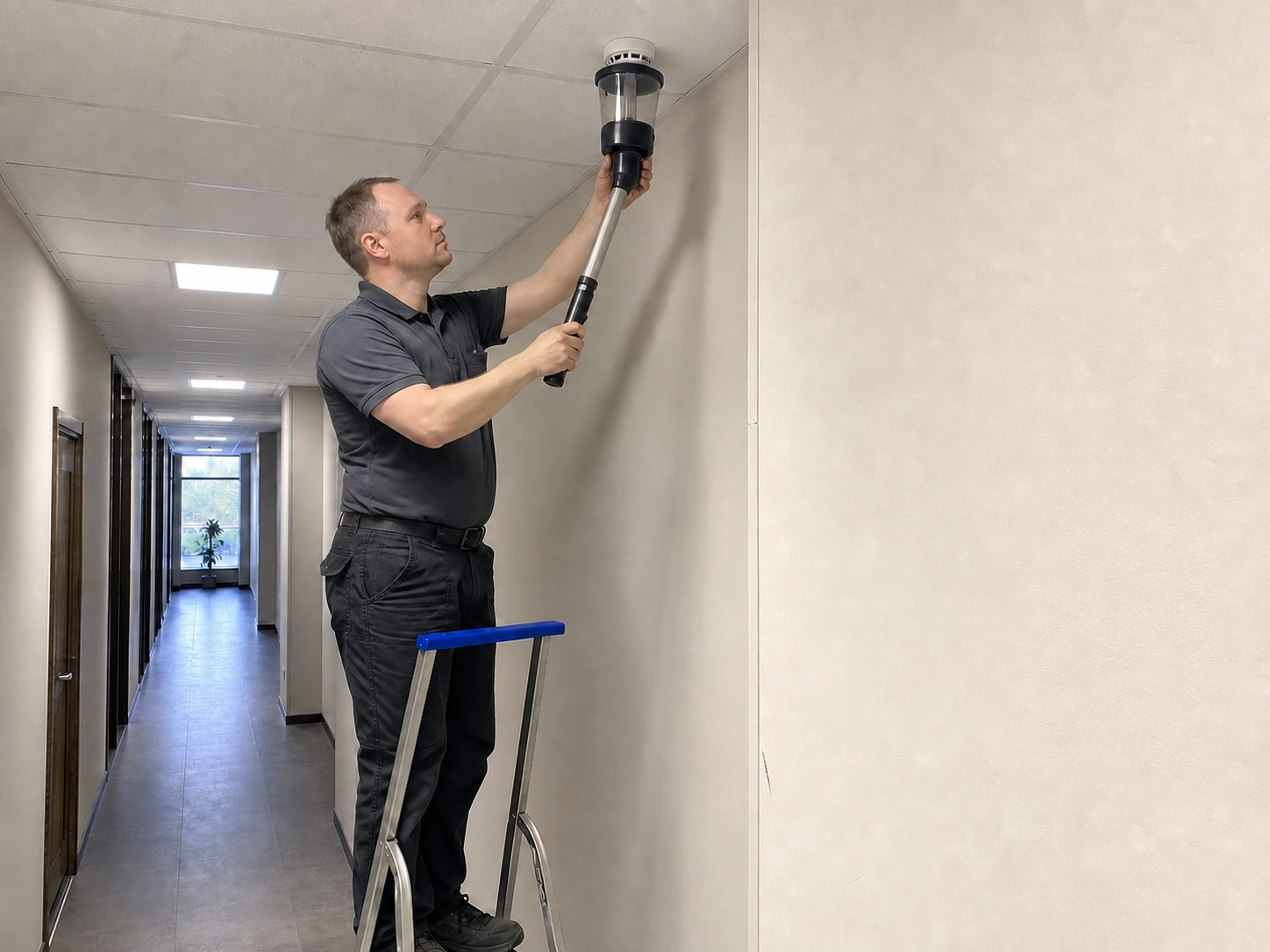

ППКП является мозгом системы: он анализирует состояние каждого извещателя, принимает решение о режиме «Пожар», управляет оповещателями и передаёт сигнал на пульт централизованного наблюдения. Дымовые извещатели реагируют на концентрацию аэрозоля в воздухе, тепловые — на превышение температуры, ручные (пожарные извещатели ручного действия) позволяют человеку вручную запустить тревогу. Каждый элемент имеет сертификат соответствия ГОСТ Р 53325-2012 и входит в перечень оборудования, рекомендованного для систем противопожарной защиты.

Зона контроля пожарной сигнализации (ЗКСПС) не должна превышать 2000 м², включать более 32 извещателей или более 5 помещений.

Помещения зданий классов Ф1–Ф4, защищаемые АУП, должны дополнительно оборудоваться СПС. Для зданий Ф5 при обеспечении безопасной эвакуации СПС допускается не предусматривать. Если объект требует комплексной защиты, охранная сигнализация дополняет пожарную, но решает совсем другую задачу — предотвращение несанкционированного проникновения.

Что входит в СОУЭ

СОУЭ состоит из прибора управления (ПУ/ППУ), звуковых оповещателей (ОУ), световых оповещателей (ОУС), речевых оповещателей (ОУД), блоков резервного питания, микрофонных консолей и усилителей. На объектах с системами 4–5 типов добавляются средства адресного управления, блоки обратной связи с пожарным постом и интеграция с инженерными системами здания.

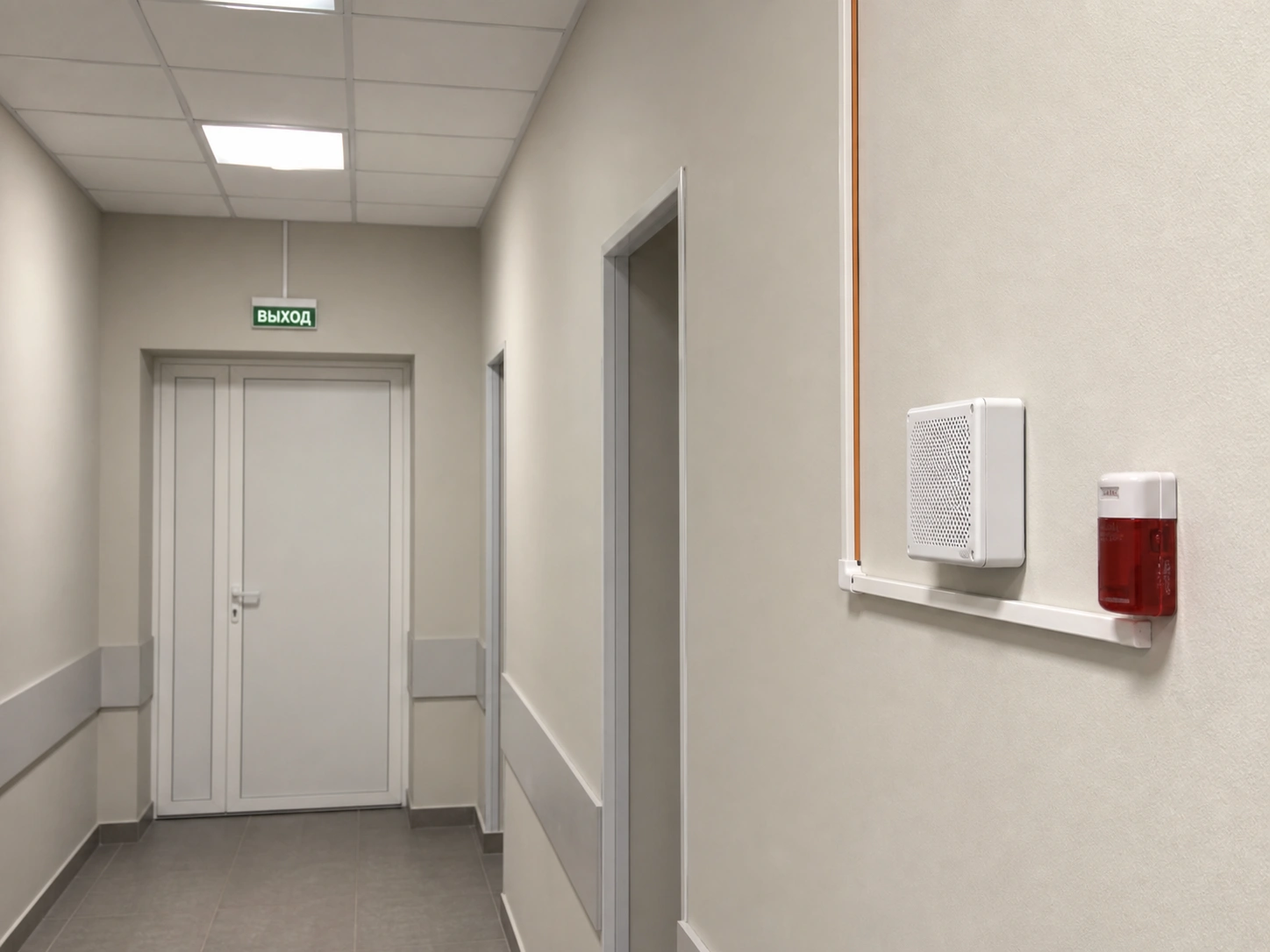

ПУ — это центральный контроллер, который получает сигнал от АУПС и включает оповещение по заданному сценарию. Звуковые оповещатели (сирены) дают громкий тональный или импульсный сигнал. Световые оповещатели — световые табло «Выход» и знаки направления. Речевые оповещатели транслируют заранее записанные или живые голосовые сообщения. Микрофонная консоль позволяет диспетчеру или сотруднику пожарного поста управлять эвакуацией вручную, включать нужные зоны и давать инструкции.

Типы СОУЭ (1–5)

Существует 5 типов СОУЭ, определяемых по СП 3.13130.2020. Каждый следующий тип добавляет функциональность и сложность. Правильный выбор типа зависит от назначения здания, количества людей, этажности и требований пожарной безопасности.

СОУЭ 1 и 2 типа активируются автоматически по сигналу из любой ЗКСПС или зоны АУП. Как только срабатывает один извещатель, оповещение включается на весь объект одновременно. Это просто и надёжно, но не позволяет управлять потоками людей на крупных площадях.

СОУЭ 3–5 типов включаются по зонам, согласно сценарию, определённому при проектировании. Например, в торговом центре сначала может оповещаться зона возгорания, затем — соседние секции, а общие зоны остаются спокойными до подтверждения угрозы. Такой подход предотвращает панику и давку при эвакуации. На объектах с СОУЭ 4–5 типов формирование сигнала управления в автоматическом режиме происходит при переходе ППКП/ППКУП в режим «Пожар» после выполнения алгоритма «С».

Уровень звукового давления и акустические требования СОУЭ

Уровень звукового давления СОУЭ в помещении должен быть не менее 75 дБА на расстоянии 3 м от оповещателя, но не более 120 дБА в любой точке. При этом уровень звука СОУЭ должен быть не менее чем на 15 дБА выше допустимого уровня постоянного шума в помещении. Измерение проводится на расстоянии 1,5 м от уровня пола. Это значит, что если в офисе постоянный шум составляет 55 дБА, то оповещение должно быть не менее 70 дБА на высоте 1,5 м.

В спальных помещениях уровень звука СОУЭ не менее 70 дБА. Допустимый диапазон частот звуковых сигналов: 200–5000 Гц (допустимо до 10 000 Гц). Для речевых оповещателей диапазон воспроизводимых частот не уже чем 500–3500 Гц, а уровень звукового давления — 70–110 дБ на расстоянии 1 м. Частотный диапазон выбран так, чтобы человеческий голос и тональные сигналы были различимы даже на фоне шума.

Уровень звукового давления звуковых оповещателей по ГОСТ Р 53325-2012: 85–120 дБ на расстоянии 1 м по оси излучения. Это требование к оборудованию, а не к системе в целом — между ними есть разница, которую важно не путать при проектировании. Оповещатель может выдавать 100 дБ на расстоянии 1 м, но в углу большого помещения с расстояния 3 м уровень упадёт до 75 дБА. Поэтому проектировщик рассчитывает количество и размещение устройств, чтобы обеспечить минимум 75 дБА в каждой точке, но не превысить 120 дБА вблизи динамиков.

Нормативная база и требования к проектированию

Проектирование, монтаж и обслуживание АПС и СОУЭ регулируются действующими федеральными стандартами и сводами правил. Нарушение требований этих документов влечёт административную ответственность и отказ в приёмке объекта эксплуатирующей организацией или надзорными органами.

СОУЭ не выделяется в отдельный раздел проектной документации по Постановлению Правительства № 87, а приводится в составе разделов 5 или 9. СОУЭ может использовать кабельную инфраструктуру СКС (структурированной кабельной системы), но это разные системы.

Заключение

Автоматическая пожарная сигнализация (АПС) и СОУЭ — это не просто «пожарка» и «сирена». АУПС обнаруживает возгорание, а СОУЭ организует безопасную эвакуацию. От типа АПС (пороговая, адресно-опросная, адресно-аналоговая) зависит точность и скорость обнаружения. От типа СОУЭ (1–5) — полнота оповещения и возможность управления людскими потоками. Всё это работает в рамках строгой нормативной базы: ФЗ-123, СП 484.1311500.2020, СП 3.13130.2020, ГОСТ Р 53325-2012 и ГОСТ Р 59639-2021.
