Система пожарной безопасности: структура и элементы

Система пожарной безопасности — это комплекс организационных и технических мер, который объединяет обнаружение возгорания, оповещение людей, тушение пожара, управление эвакуацией и защиту здания от дыма и огня. В России её правовую и техническую основу задаёт ФЗ-123 «Технический регламент о требованиях пожарной безопасности», а детали проектирования раскрывают своды правил СП 484.1311500.2020, СП 485.1311500.2020 и СП 486.1311500.2020. Заказчику, инженеру или руководителю объекта важно понимать, из каких подсистем состоит эта система, какие элементы выполняют ключевые функции и как они взаимодействуют между собой.

Оператор контролирует видеонаблюдение и инженерные системы безопасности

В статье разберём структуру системы противопожарной защиты (СПЗ), опишем элементы пожарной сигнализации, пожаротушения, оповещения, противодымной защиты и систем контроля доступа.

Все нормативные ссылки и технические данные взяты из действующих документов и проверенных источников.

Комплексная система охраны современного объекта сочетает в себе пожарную сигнализацию, автоматическое пожаротушение, СОУЭ, противодымную защиту и слаботочные системы. К последним относятся контроль доступа, тревожная сигнализация, а также мониторинг объекта через видеонаблюдение и IP-камеры.

Что входит в систему противопожарной защиты (СПЗ)

ФЗ-123 определяет систему противопожарной защиты (СПЗ) как совокупность взаимосвязанных средств и мер, направленных на предотвращение пожара, его обнаружение, тушение, защиту людей и имущества. В современной терминологии, закреплённой изменением № 1 к СП 484.1311500.2020, используется аббревиатура СПЗ (ранее встречалась СППЗ).

Структура пожарной охраны в России строится на нескольких уровнях: федеральный уровень — МЧС и подчинённые ему Главные управления; региональный — подразделения субъектов; местный — муниципальные и ведомственные пожарные команды; частный сектор — аккредитованные организации, осуществляющие монтаж, обслуживание и проектирование систем пожарной безопасности. На объекте ответственность за исправность СПЗ несёт руководитель или собственник — это закреплено в Постановлении Правительства РФ № 1479.

Проверка потолочного дымового извещателя пожарной сигнализации

Система пожарной сигнализации (СПС)

Обнаружение возгорания и передача извещения.

Специалист проверяет порошковый ОП-4 и углекислотный ОУ-5 в мастерской

Первичные средства пожаротушения

Огнетушители, пожарные щиты, бочки с песком.

Нанесение огнезащитного состава на стальные балки

Огнезащита строительных конструкций

Повышение предела огнестойкости несущих элементов здания.

Оповещатели СОУЭ и световой указатель выхода в коридоре

Система оповещения и управления эвакуацией (СОУЭ)

Звуковое и речевое оповещение, управление порядком выхода людей.

Потолочные модули автоматического порошкового пожаротушения Буран-2,5

Автоматические установки пожаротушения (АУП)

Локализация и тушение очага пожара без участия человека.

Пожарный шкаф внутреннего противопожарного водопровода

Внутренний противопожарный водопровод (ВПВ)

Подача воды к местам возможного возгорания через пожарные краны и рукава.

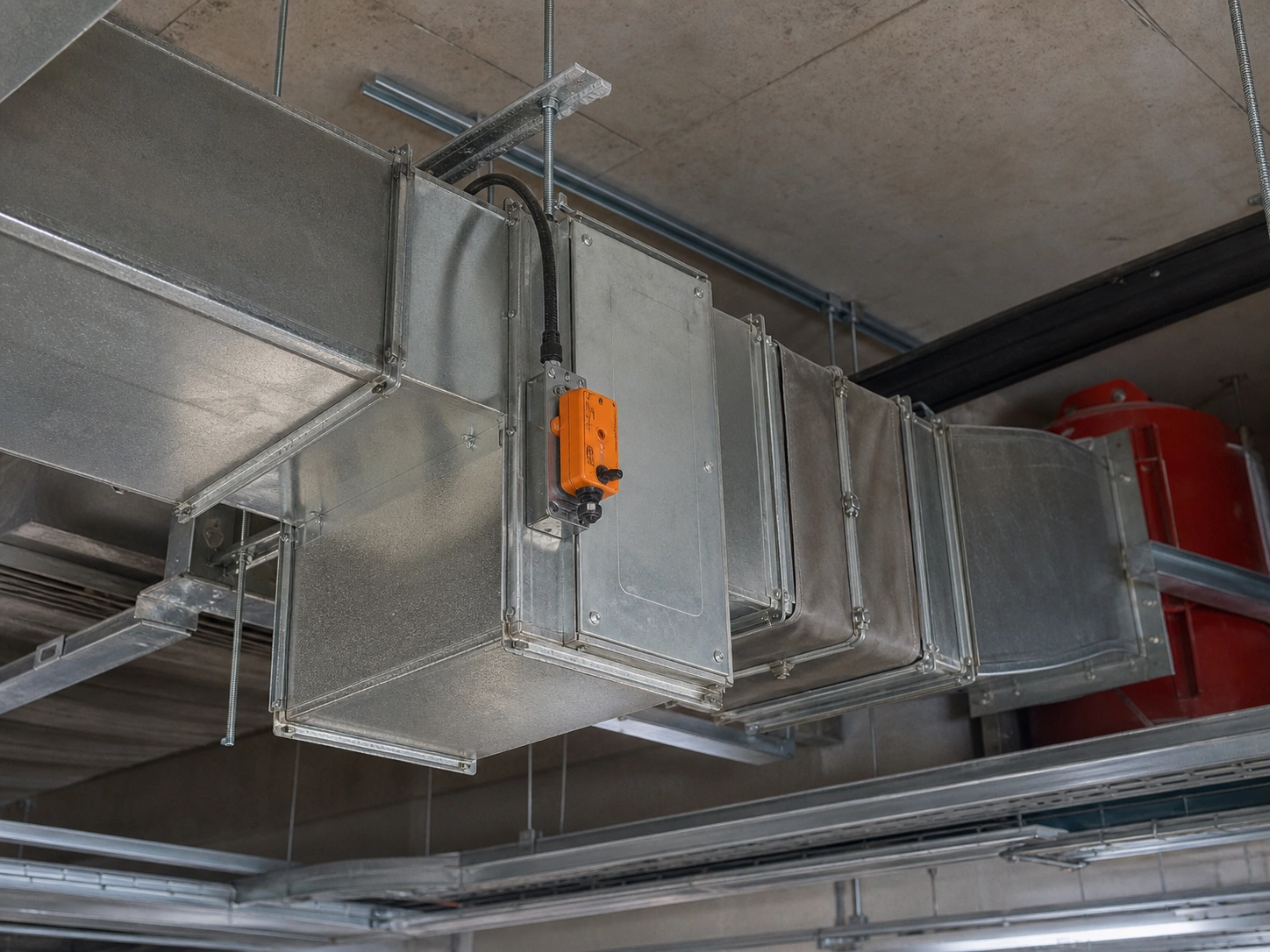

Клапан и воздуховоды системы противодымной вентиляции

Система противодымной защиты (СПДЗ)

Удаление дыма, подпор воздуха в лестничных клетках, ограничение распространения продуктов горения.

При пожаре СПС должна автоматически управлять СОУЭ, АУП, СПДЗ, системами кондиционирования и вентиляции, а также лифтами — переводить их в аварийный режим. Для объектов, где требуется комплексная пожарная безопасность под ключ, важно проектировать все эти подсистемы как единый комплекс, а не набор независимых устройств.

Структура и элементы пожарной сигнализации (СПС)

Система пожарной сигнализации — центральный элемент СПЗ. Она принимает сигналы от датчиков, анализирует их, принимает решение о пожаре и запускает связанные подсистемы. В современных нормах используется термин СПС (система пожарной сигнализации), который заменил устаревшее обозначение АУПС.

Российский фотоэлектрический дымовой извещатель на потолке

Дымовые

Реагируют на видимый дым, чаще всего используются в офисах, торговых центрах, жилых зданиях.

Российский тепловой извещатель установлен в прачечной

Тепловые

Срабатывают при превышении пороговой температуры или скорости её роста.

Пламени

Улавливают ультрафиолетовое или инфракрасное излучение, применяются на производствах с открытым огнём.

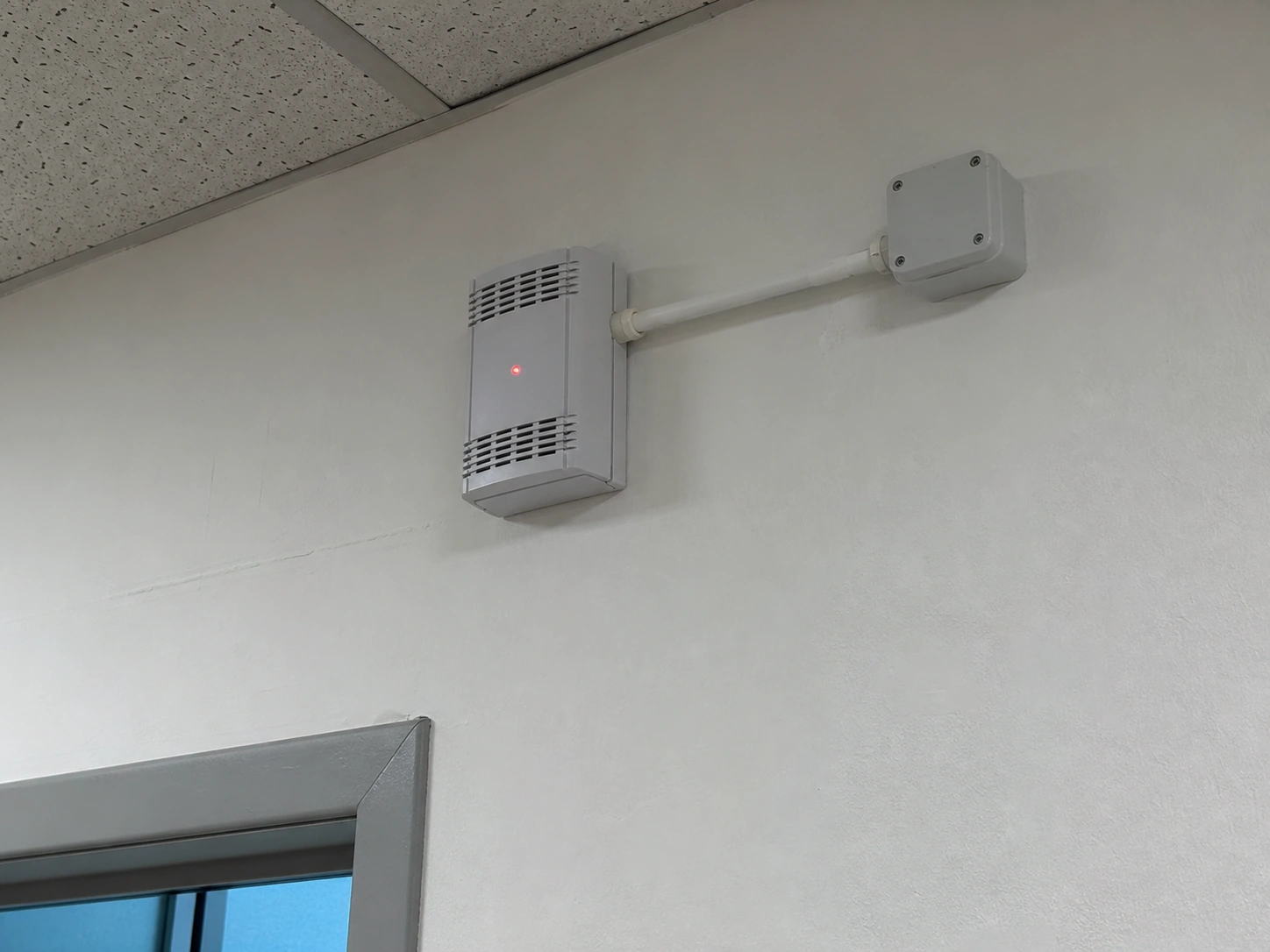

Газовый извещатель системы пожарной сигнализации

Газовые

Фиксируют увеличение концентрации продуктов горения (CO, CO₂ и других).

Пожарный шкаф, план эвакуации и ручной пожарный извещатель

Ручные (пожарные извещатели)

Позволяют человеку запустить сигнал тревоги вручную.

Приёмно-контрольный прибор пожарной сигнализации

ППКП (прибор приёмно-контрольный пожарный)

Собирает информацию с шлейфов, анализирует состояние извещателей, формирует сигнал «Пожар» или «Неисправность».

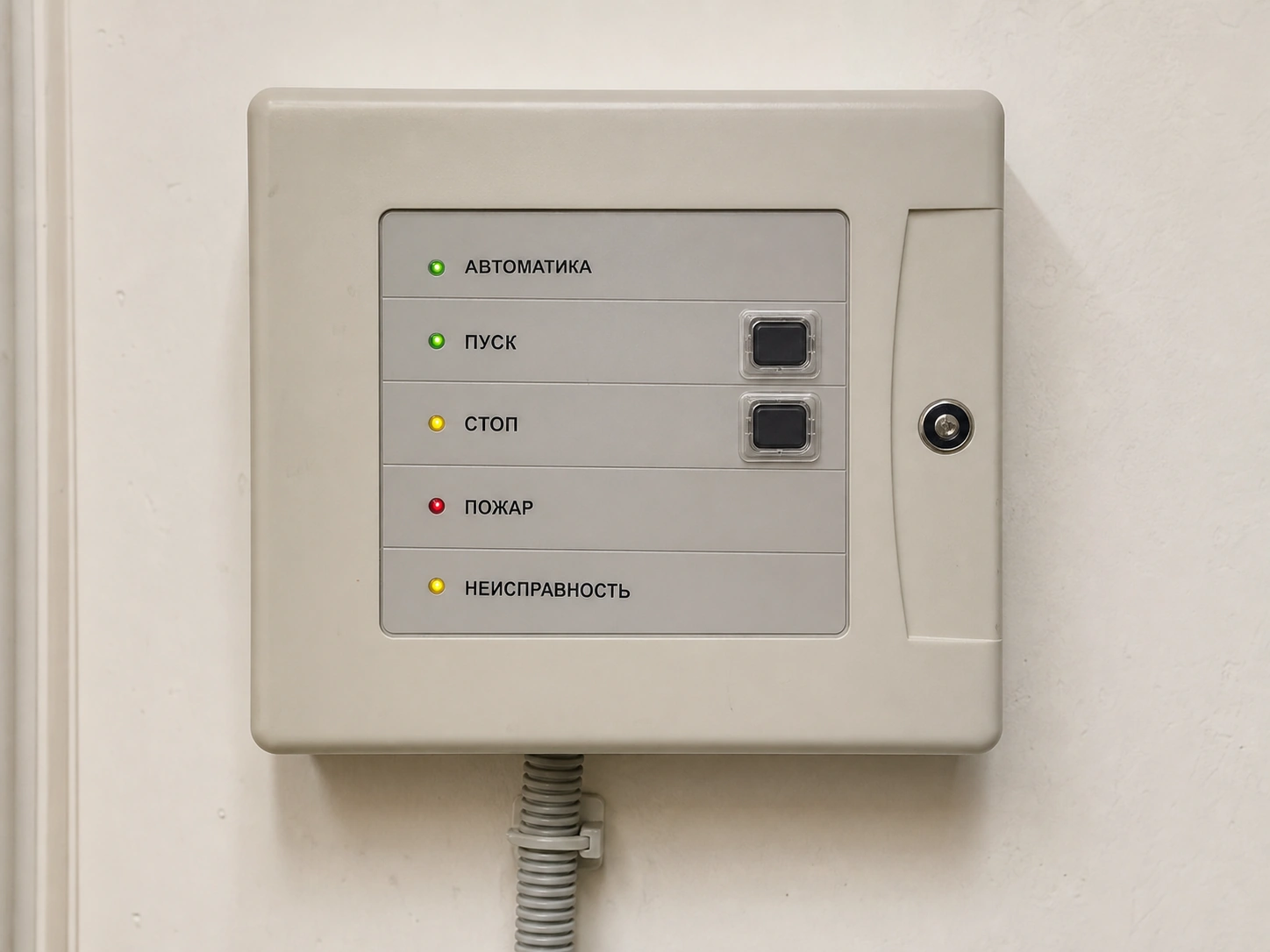

Прибор управления противопожарными системами

ППУ (прибор управления)

Управляет внешними устройствами: запускает АУП, включает СОУЭ, открывает клапаны СПДЗ, передаёт сигнал на пульт централизованного наблюдения.

Шлейф пожарной сигнализации в кабельном лотке

Шлейфы пожарной сигнализации (ШПС)

Соединяют извещатели с ППКП.

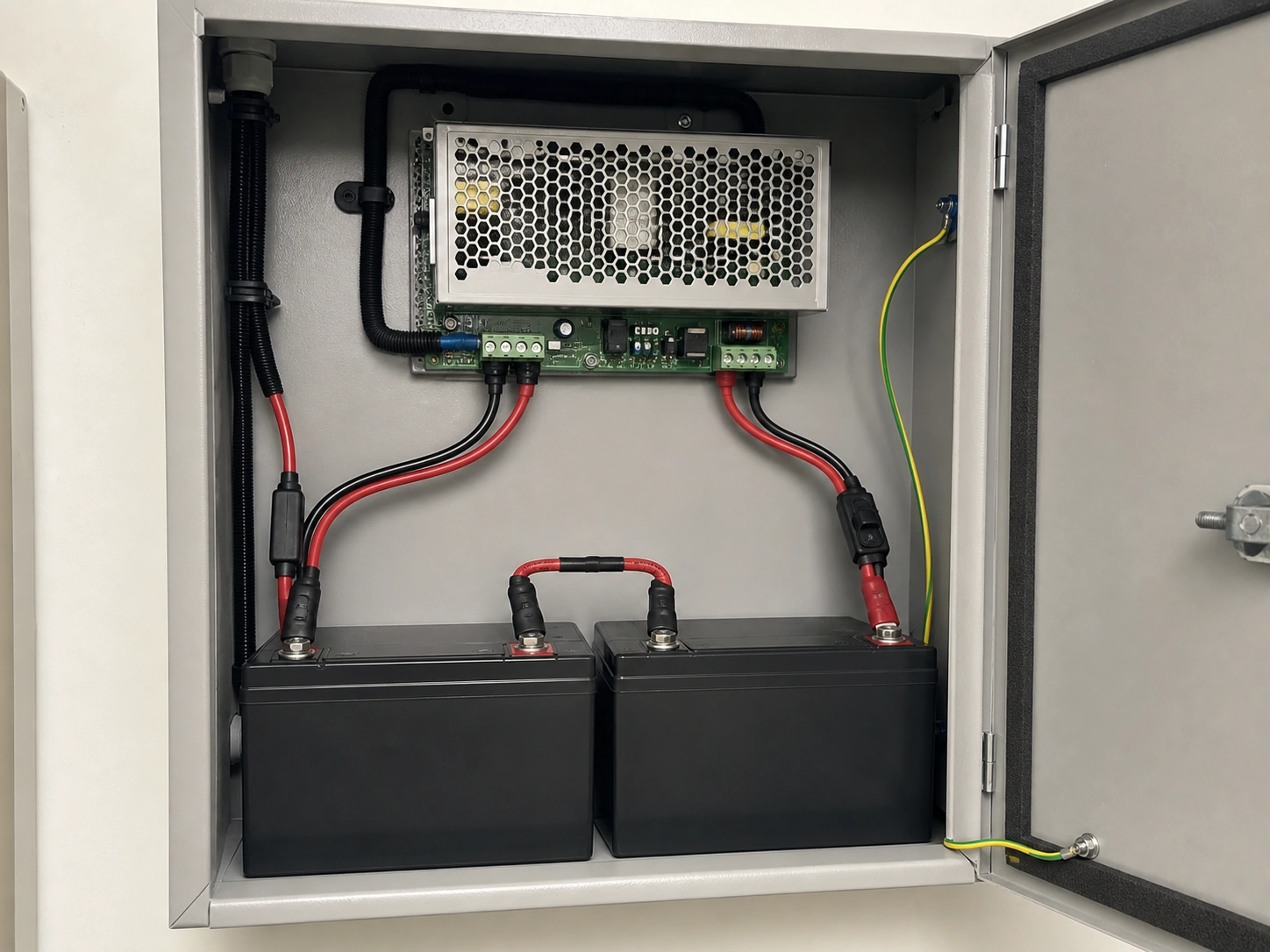

Блок резервного питания пожарной автоматики

Источники резервного питания

АКБ и ИБП, которые поддерживают работу системы при отключении электроэнергии.

Линии связи

Обеспечивают передачу данных между приборами, а также в систему передачи извещений (СПИ) на пульт пожарной охраны или пультовую охрану ЧОП.

Пороговые

Извещатель срабатывает при фиксированном значении параметра (температура, дым). Просты и дёшевы, но менее информативны.

Адресные

Каждому извещателю присваивается адрес, ППКП точно знает, где произошло срабатывание.

Адресно-аналоговая система пожарной сигнализации

Адресно-аналоговые

Передают не только факт срабатывания, но и текущее значение параметра среды. ППКП анализирует динамику изменения, что снижает количество ложных тревог. Для объектов класса Ф1.1 обязательны именно адресно-аналоговые системы.

Михаил Сверов

Главный инженер

Если нужно подобрать тип СПС для конкретного объекта, учитывайте его площадь, категорию помещений и требования нормативных документов.

Михаил Сверов

Главный инженер

Автоматические установки пожаротушения (АУП): виды и элементы

АУП — это подсистема, которая локализует или полностью тушит пожар до приезда пожарных подразделений. В новых редакциях норм используется термин АУП (автоматическая установка пожаротушения), который заменил АУПТ.

Водяные

Спринклерные и дренчерные установки, наиболее распространённые.

Пенные

Используются на складах горючих жидкостей, аэропортах, нефтебазах.

Газовые

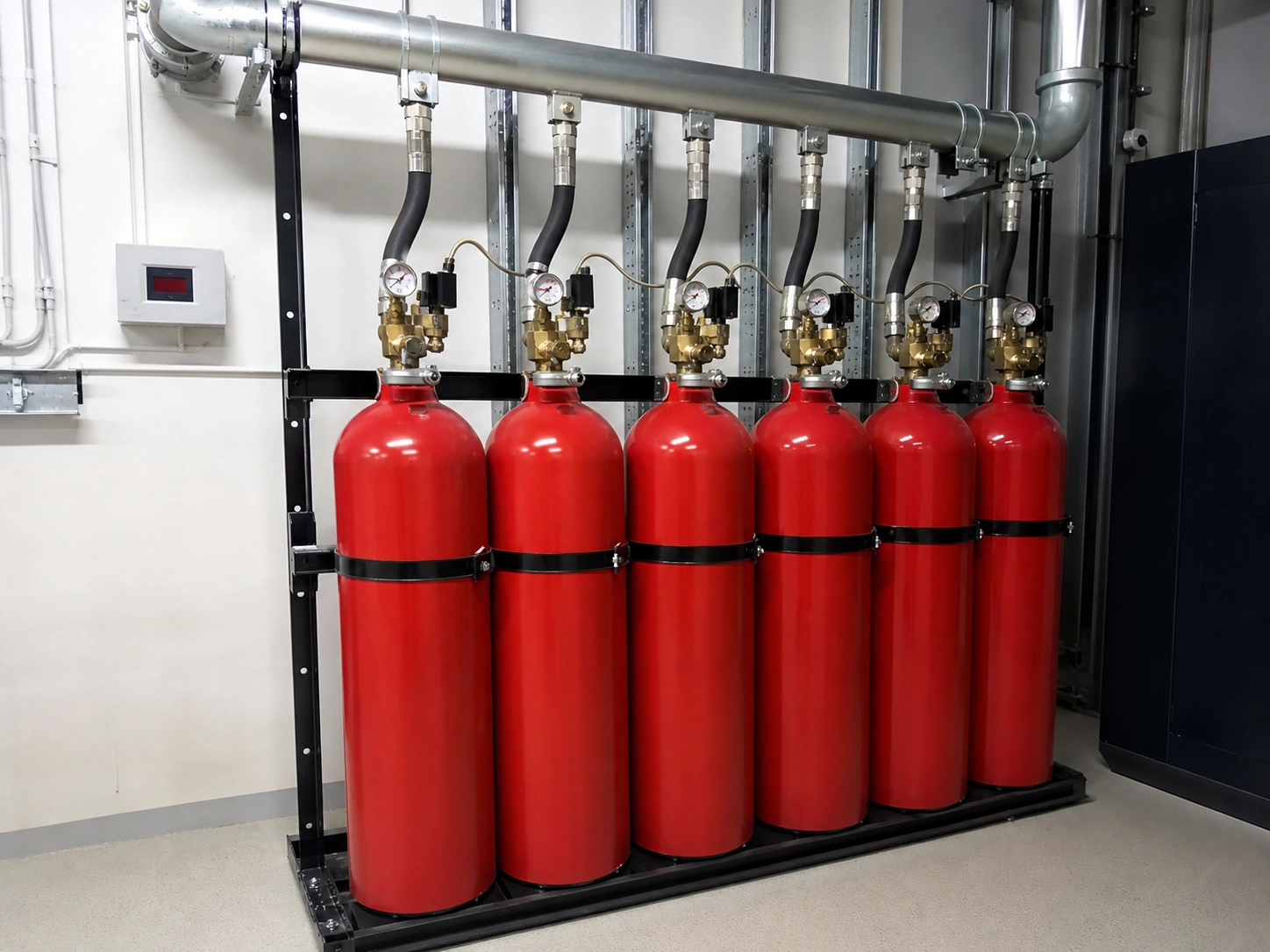

Применяются в серверных, архивах, музеях, где важно избежать повреждения оборудования водой.

Порошковые

Эффективны при тушении пожаров класса В и С (горючие жидкости и газы).

Аэрозольные

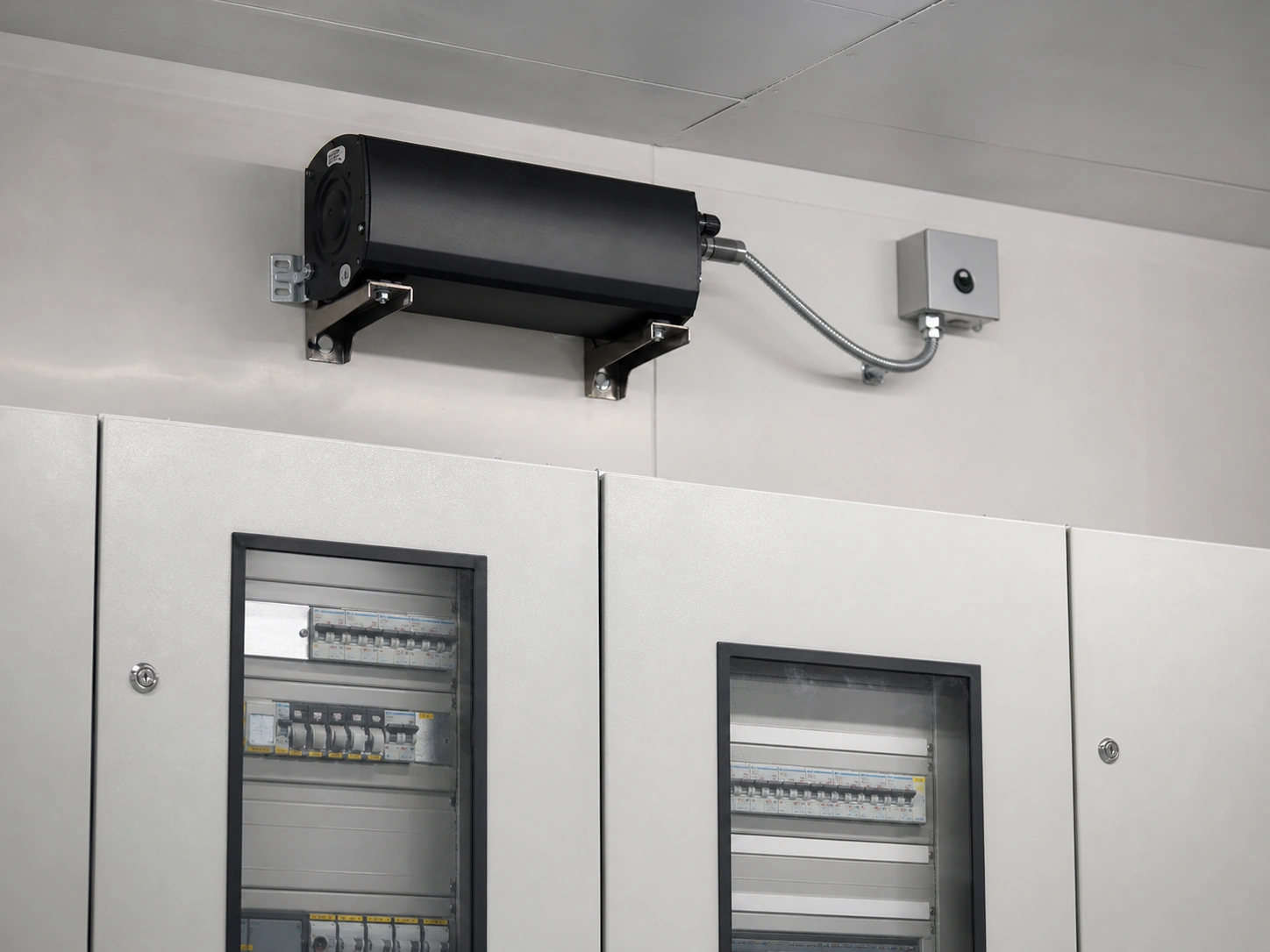

Компактные генераторы аэрозольного огнетушащего состава, подходят для щитовых и транспорта.

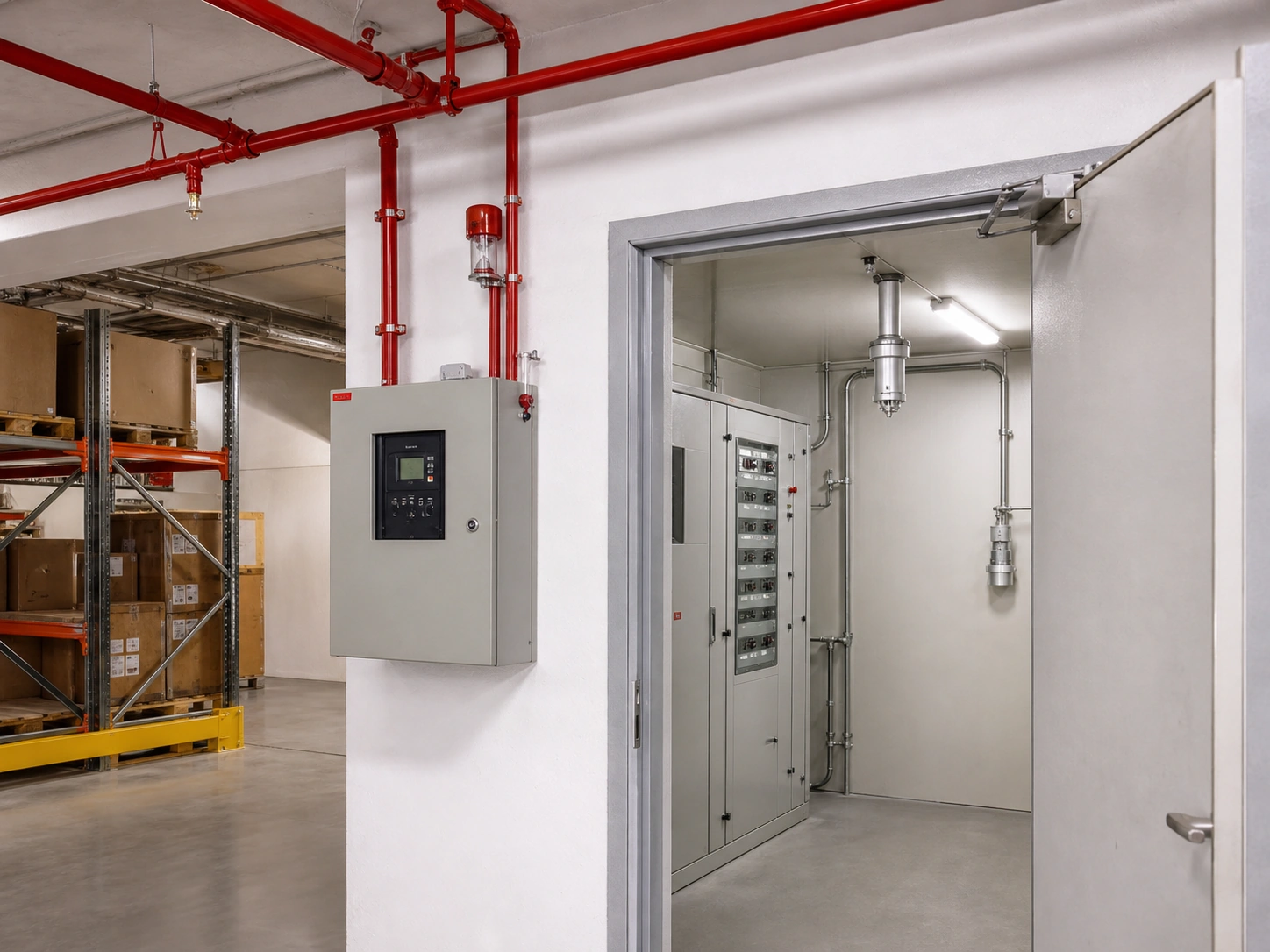

Комбинированные

Объединяют два и более вида ОТВ для разных зон объекта.

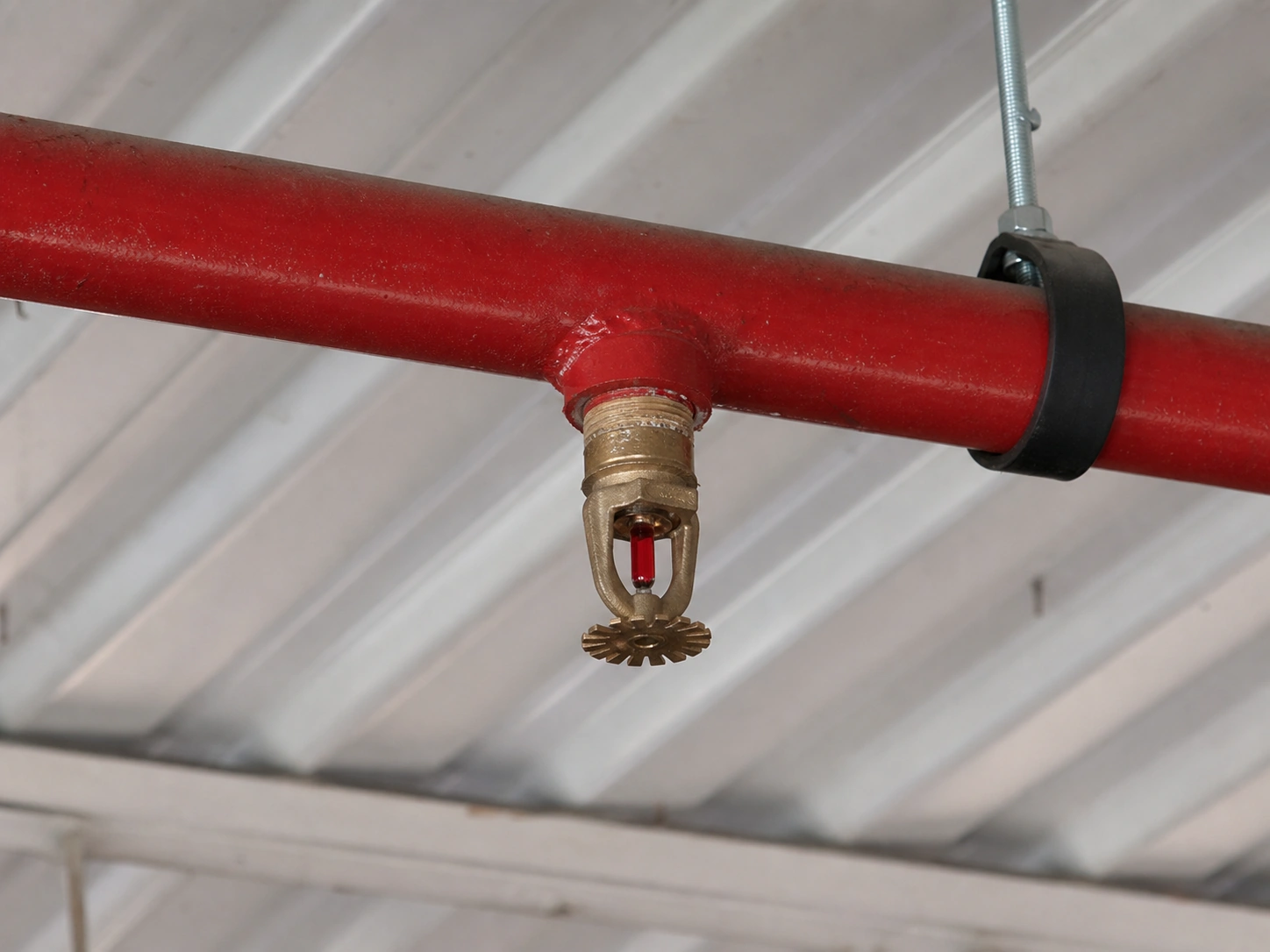

Спринклерные оросители автоматического пожаротушения

Оросители (спринклеры, дренчеры, форсунки)

Распыляют ОТВ в зоне пожара.

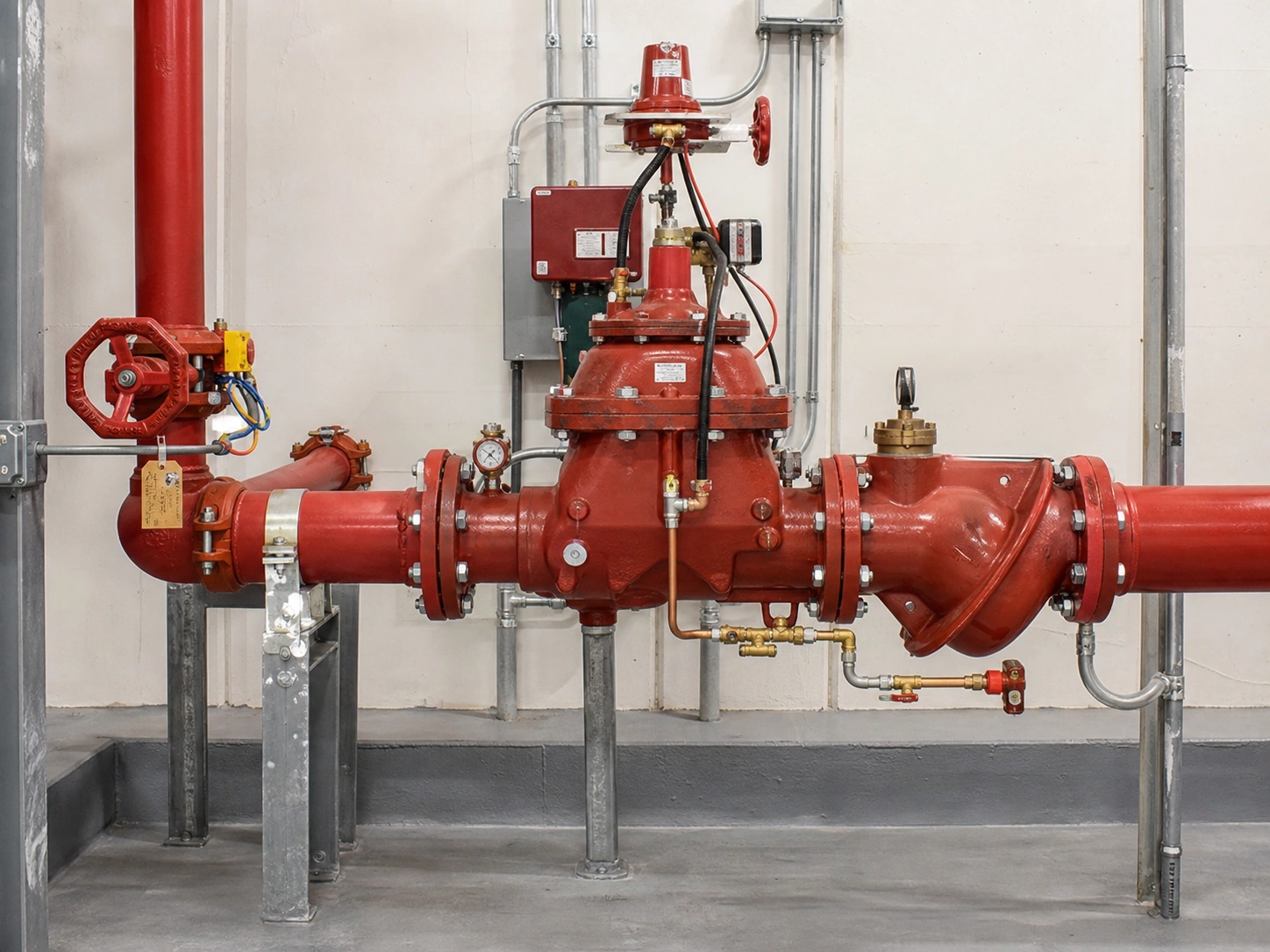

Узел управления автоматической установкой пожаротушения

Узлы управления

Принимают сигнал от СПС и запускают подачу ОТВ.

Насосные станции и гидропневмобаки

Создают необходимое давление в трубопроводе.

Трубопроводы автоматической установки пожаротушения

Трубопроводная сеть

Доставляет вещество от источника до очага возгорания.

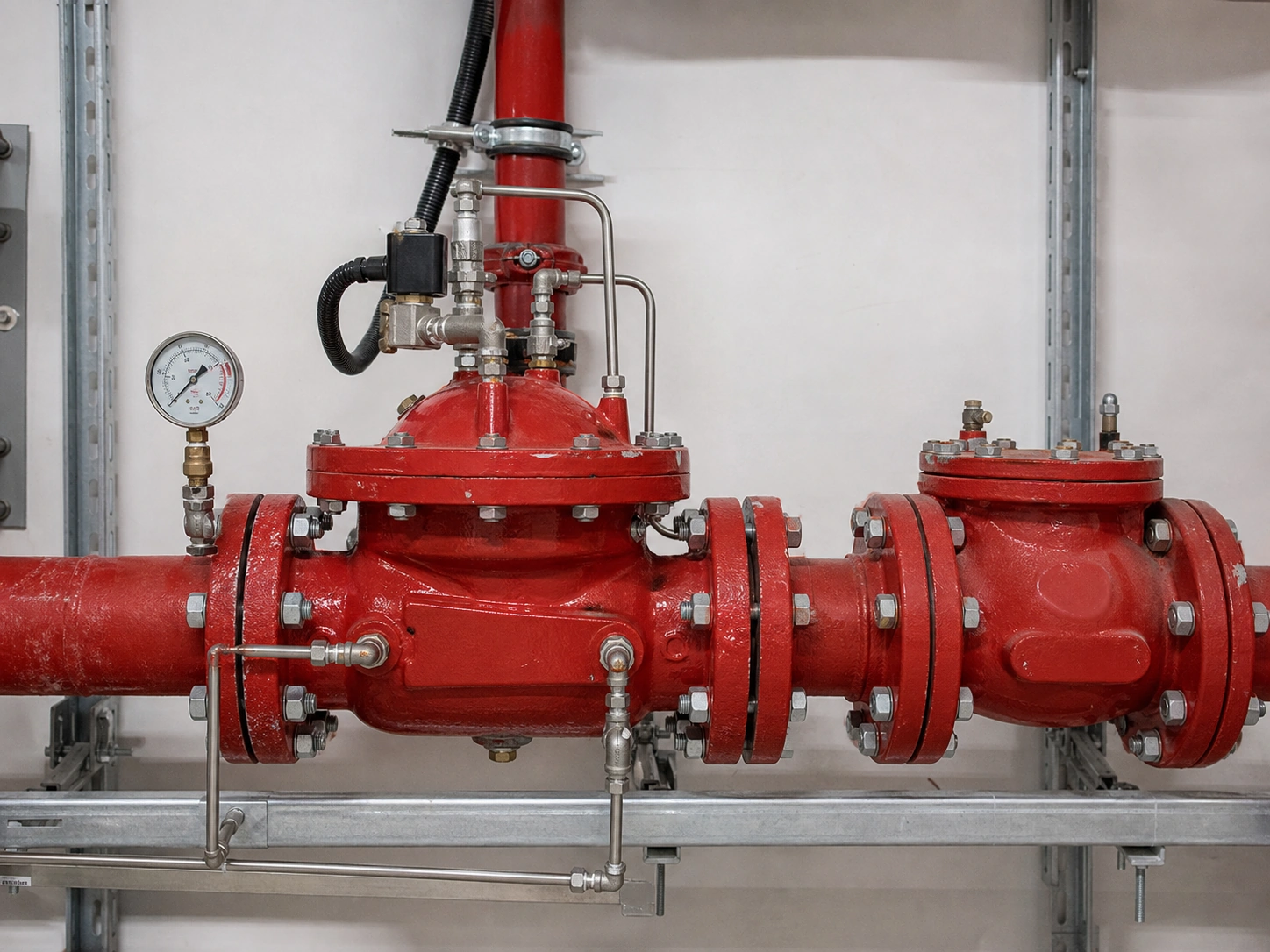

Запорно-пусковая арматура

Контролирует направление потока и предотвращает ложный пуск.

Система оповещения и управления эвакуацией (СОУЭ)

СОУЭ обеспечивает своевременное оповещение людей о пожаре и управляет их движением к эвакуационным выходам. Она входит в состав СПЗ и взаимодействует со СПС напрямую: при получении сигнала «Пожар» запускается автоматический режим оповещения.

Структура СОУЭ включает:

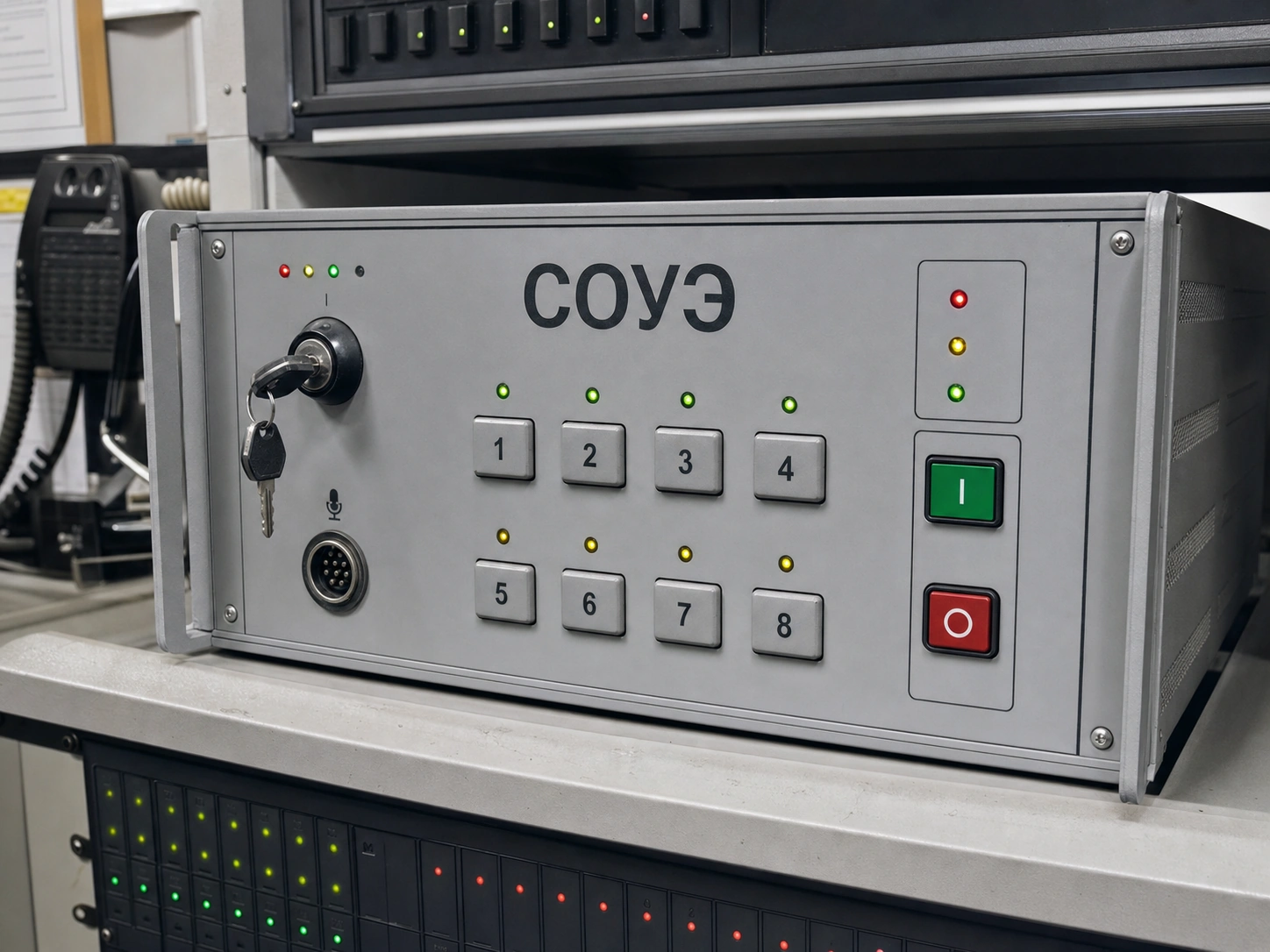

Центральный блок системы оповещения и управления эвакуацией

Центральное устройство

Управляет всей системой, выбирает сценарий эвакуации.

Стоечные усилители системы оповещения и управления эвакуацией

Усилители мощности

Обеспечивают требуемый уровень звука на всех зонах объекта.

Потолочный и настенный громкоговорители СОУЭ

Акустические модули и громкоговорители

Воспроизводят тревожные сигналы и речевые сообщения.

Световые оповещатели

Табло «Выход» и знаки направления.

Требования к уровню звука закреплены в СП 3.13130.2009: не менее 75 дБА на расстоянии 3 м от громкоговорителя и не более 120 дБА для защиты слуха. Речевые оповещатели должны работать в диапазоне 200–5000 Гц, чтобы голос был разборчивым в шумной среде.

Важно, что сообщения формируются по зонам: на этаже с очагом пожара может звучать команда немедленно покинуть помещение, на соседних — предупреждение о возможной эвакуации, в лестничных клетках — информация о безопасных маршрутах. Такая селективная подача сигнала снижает панику и предотвращает столпотворение у основных выходов.

СОУЭ проектируется с зональной конфигурацией: на разных этажах или в секциях могут транслироваться разные сообщения — например, инструкции о направлении эвакуации или предупреждение о занятости лестничной клетки дымом.

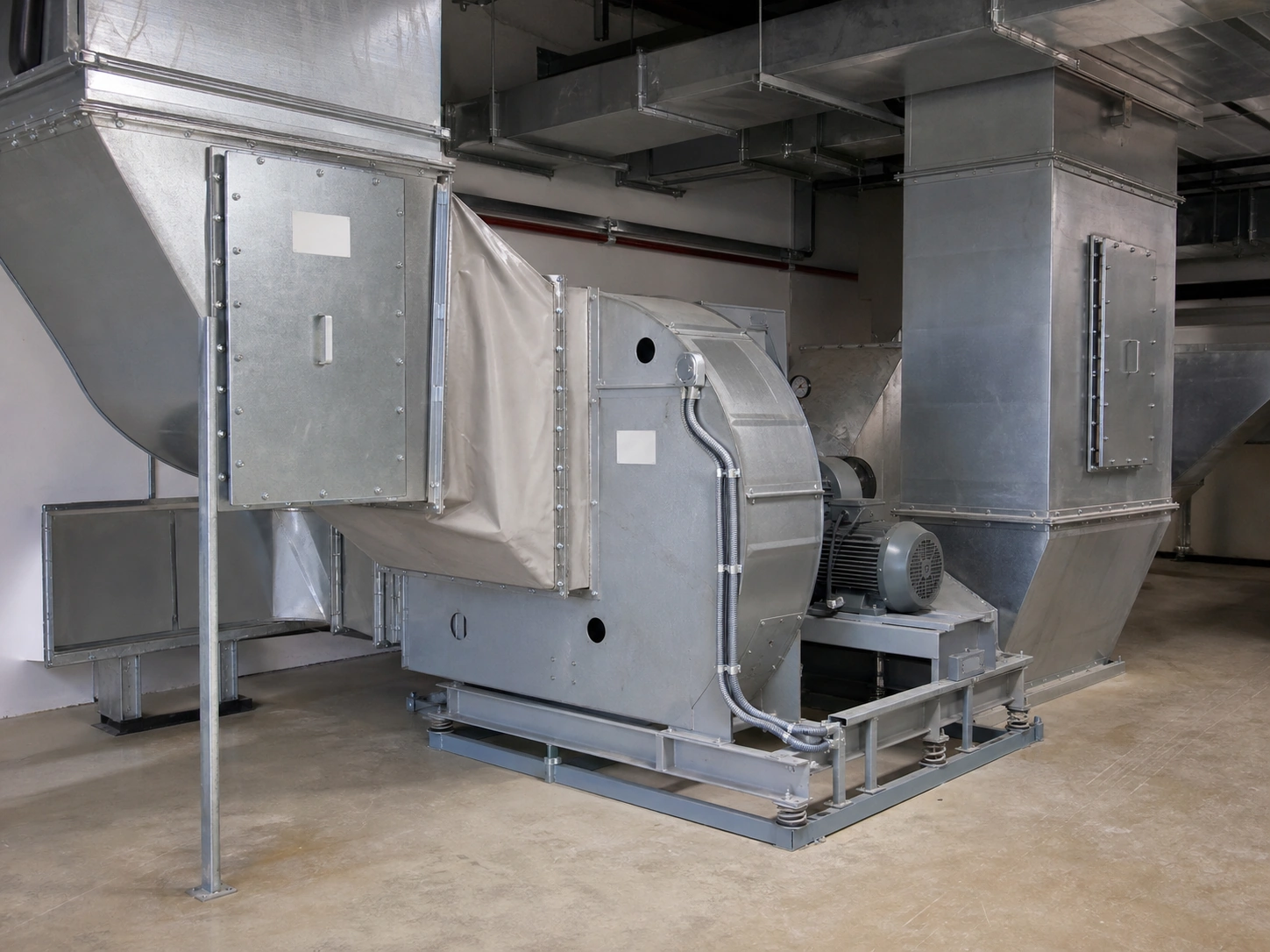

Приточно-вытяжная система противодымной вентиляции

Приточно-вытяжную противодымную вентиляцию

Удаляет дым из коридоров и помещений, создавая воздушные потоки, которые препятствуют проникновению дыма в защищаемые зоны. Приточные установки направляют свежий воздух в лестничные клетки и эвакуационные коридоры, вытяжные — отсасывают дым из зоны пожара.

Системы дымоудаления

Вытяжные установки с дымовыми клапанами, работающие в очаге пожара. Их задача — быстро понизить концентрацию дыма, чтобы спасатели могли вести разведку и тушение.

Система подпора воздуха в лестничной клетке

Подпор воздуха в лестничных клетках

Поддерживает избыточное давление, не позволяя дыму проникать в лестничные клетки типа Н1 и Н2. Расчёт подпора выполняется исходя из площади сечения лестничной клетки, количества дверей и притока через неплотности ограждений.

Огнезадерживающий клапан в вентиляционном канале

Огнезадерживающие клапаны

Устанавливаются на вентиляционных каналах и закрываются при нагревании, предотвращая распространение огня и дыма между помещениями. Клапаны могут быть с электроприводом (управляются от СПС) или самозакрывающимися (срабатывают от теплового замка при определённой температуре).

Система контроля и управления доступом (СКУД) и её интеграция с СПЗ

СКУД — это отдельная система, она не входит в состав СПЗ, но в комплексной безопасности объекта выполняет важную связующую роль: при пожаре она обеспечивает беспрепятственную эвакуацию.

Назначение и структура систем контроля и управления доступом

Основная задача СКУД — регулировать проход людей и транспорта через контролируемые точки. В комплексе с видеонаблюдением на IP-камерах система позволяет вести мониторинг объекта в режиме реального времени. Её элементы:

Турникет системы контроля и управления доступом

Преграждающие устройства

Турникеты, двери, шлагбаумы, ворота, шлюзы.

Считыватель карты системы контроля доступа

Считыватели

Proximity-считыватели, биометрические сканеры, клавиатуры.

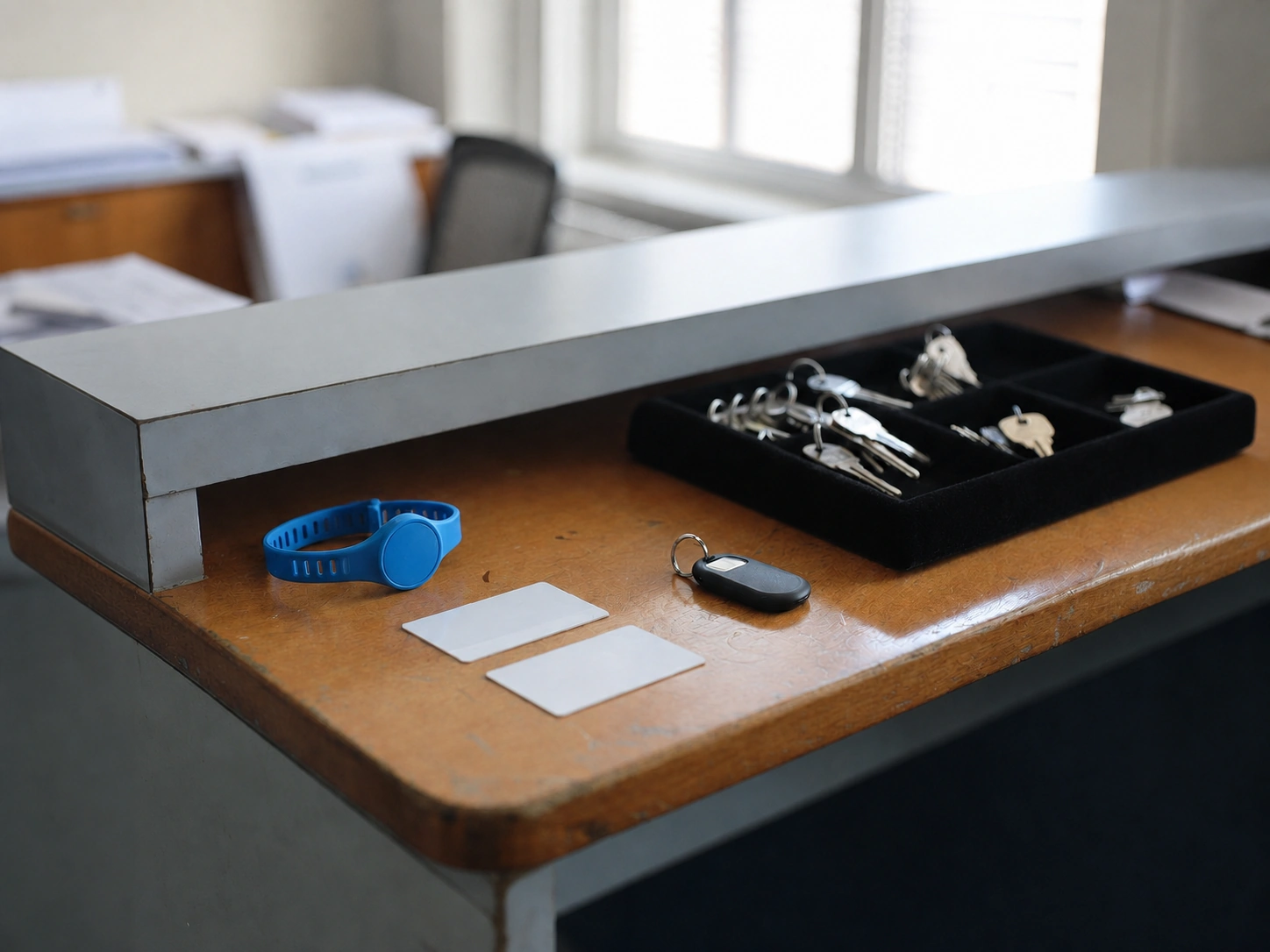

Карты, брелок и браслет системы контроля доступа

Идентификаторы

Карты доступа, брелоки, биометрические признаки.

Контроллеры и релейные модули системы контроля доступа

Контроллеры СКУД

Принимают решение о разрешении или запрете доступа на основе базы данных.

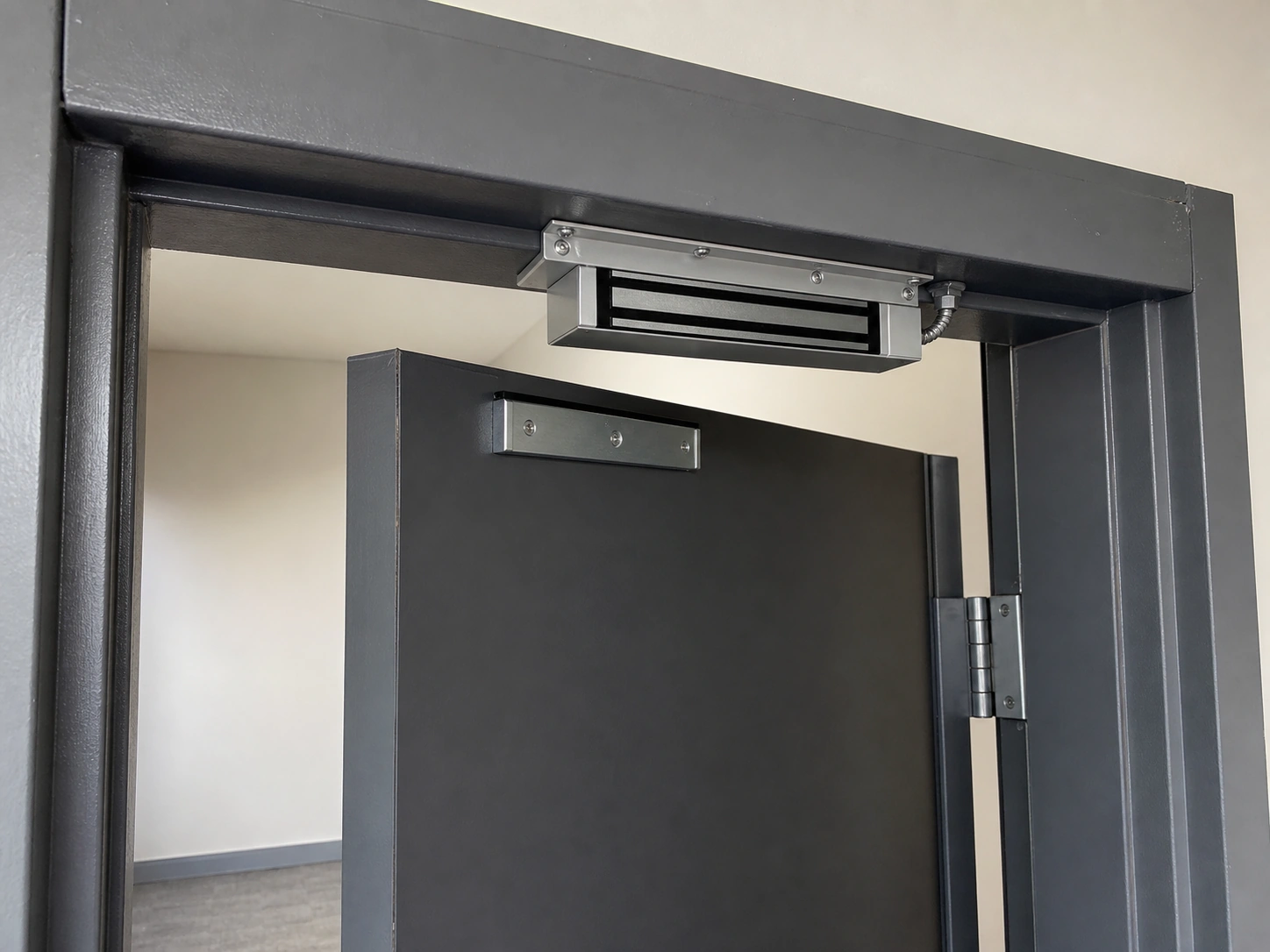

Электромагнитный замок системы контроля доступа

Исполнительные устройства

Электромагнитные и электромеханические замки, защёлки, приводы дверей.

Устройство аварийной разблокировки двери и магнитный контакт

Вспомогательное оборудование

Кнопки аварийного выхода, датчики положения дверей, мониторинг состояния точек доступа.

Интеграция с СПС

При получении сигнала «Пожар» от СПС СКУД автоматически переходит в режим аварийной разблокировки:

разблокирует эвакуационные выходы;
открывает турникеты, двери, шлагбаумы;
передаёт информацию о состоянии точек доступа на пожарный пост.

Этот режим должен работать независимо от основного контроллера СКУД: даже при выходе из строя центрального сервера или обрыве локальной сети замки на эвакуационных выходах должны разблокироваться по сигналу релейного выхода ППУ. Электромагнитные замки с дверными доводчиками требуют установки кнопок аварийного выхода с механическим разрывом цепи питания, что дополнительно гарантирует открывание при отказе электроники.

Такая интеграция предотвращает ситуации, когда люди не могут покинуть здание из-за заблокированных электромагнитных замков. СП 484.1311500.2020 устанавливает требования к взаимодействию систем пожарной автоматики и систем доступа на объектах с массовым пребыванием людей.

ФЗ-123

Базовый закон, определяющий требования к системам противопожарной защиты, включая обязательность АУП и СПС на объектах, перечисленных в СП 486.1311500.2020.

Постановление Правительства РФ № 1479 от 16.09.2020 «Правила противопожарного режима»

Действуют до 31.12.2026. Изменения от 03.02.2025 № 90 вступили в силу с 01.09.2025.

СП 1.13130.2020

«Системы противопожарной защиты. Эвакуационные пути и выходы» — введён в 2020 году, изменение № 1 действует с 01.01.2024.

СП 484.1311500.2020

Нормы проектирования СПС и автоматизации систем противопожарной защиты. Изменение № 1 (приказ МЧС от 27.03.2025 № 252) вступило в силу с 01.09.2025.

СП 485.1311500.2020

Нормы проектирования автоматических установок пожаротушения.

СП 486.1311500.2020

Перечень зданий, сооружений, помещений и оборудования, подлежащих защите АУП и СПС. Утверждён приказом МЧС от 20.07.2020 № 539, изменения от 16.05.2025 (приказ № 417).

ГОСТ Р 53325-2012

Технические требования к компонентам систем пожарной автоматики.

СП 3.13130.2009

Система оповещения и управления эвакуацией. Действует, но разрабатывается новая редакция. Важно: документа СП 3.13130.2020 не существует.

В чём разница между пороговой, адресной и адресно-аналоговой пожарной сигнализацией?

Пороговая система срабатывает при достижении заданного значения (например, 60 °C). Адресная система точно указывает номер сработавшего извещателя, но передаёт только факт срабатывания. Адресно-аналоговая система анализирует динамику изменения параметров среды, что снижает число ложных тревог. Для объектов класса Ф1.1 требуются именно адресно-аналоговые СПС.

Обязательна ли СОУЭ в любом здании?

Нет. СОУЭ требуется на объектах, где предусмотрено нормативами СП 486.1311500.2020 и СП 3.13130.2009. Для небольших объектов с небольшим числом людей может быть достаточно светозвуковых оповещателей, встроенных в СПС.

Что включает в себя система противодымной защиты?

СПДЗ включает приточно-вытяжную противодымную вентиляцию, системы дымоудаления, подпор воздуха в лестничных клетках и огнезадерживающие клапаны. Её цель — сохранить эвакуационные пути пригодными для выхода людей и ограничить распространение продуктов горения.

Какие виды автоматических установок пожаротушения существуют?

По виду ОТводяные (спринклерные, дренчерные), пенные, газовые, порошковые, аэрозольные и комбинированные. Выбор зависит от категории помещения, характера возможного очага пожара и требований к сохранности имущества.

Как СКУД взаимодействует с пожарной сигнализацией?

При получении сигнала «Пожар» СКУД автоматически разблокирует эвакуационные выходы, открывает турникеты и двери. СКУД не входит в состав СПЗ, но интегрируется с СПС для обеспечения безопасной эвакуации.

Заключение

Система пожарной безопасности — это интегрированный комплекс, а не набор отдельных устройств. Её структура включает систему пожарной сигнализации, автоматические установки пожаротушения, оповещение и управление эвакуацией, противодымную защиту, внутренний водопровод и первичные средства пожаротушения. Каждая подсистема имеет чёткий состав элементов, регламентированный ФЗ-123 и сводами правил СП 484.1311500.2020, СП 485.1311500.2020, СП 486.1311500.2020.

Правильный подбор элементов, их совместимость и грамотное проектирование определяют, сработает ли вся система в критический момент.

Если вы планируете создание или модернизацию комплексной пожарной безопасности, закажите консультацию специалиста ООО «Подряд» — мы подберём решение под тип объекта, категорию помещений и актуальные требования МЧС. Свяжитесь с нами через форму на сайте, чтобы обсудить детали проекта — от проектирования и монтажа оборудования до технического обслуживания и мониторинга объекта.
