Слаботочные системы: словарь терминов и сокращений

Что такое слаботочные системы простыми словами

Слаботочная система — это техническая система, которая собирает, обрабатывает и передаёт информацию: сигналы, данные, звук, изображение. В отличие от силовых сетей, которые подают электроэнергию для питания оборудования, слаботочные сети работают на низком напряжении — обычно до 60 В постоянного или переменного тока. В бытовых условиях часто встречаются значения до 24–36 В. Это делает слаботочные системы относительно безопасными для жизни, хотя их функциональная роль в современном здании критически важна.

Точное определение дано в ГОСТ Р 56602-2015 «Слаботочные системы. Кабельные системы. Термины и определения» и в обновлённом ГОСТ Р 70440-2022: слаботочные системы — это системы, выполняющие функции сбора, обработки и передачи информации, функционирование элементов которых обеспечивается слабыми электрическими токами.

Термин «слаботочная» корректно применяется в установленных границах конкретной системы, когда токи элементов или проводников по определённым обстоятельствам считаются слабыми. Что такое слаботочная система в практике проектировщика — это прежде всего система сбора и передачи информации, а не энергоснабжения.

СКС в строительстве: расшифровка аббревиатуры и структура

СКС — это аббревиатура, которую чаще всего ищут инженеры и заказчики. СКС в строительстве расшифровывается просто: структурированная кабельная система — это мультисервисная кабельная система иерархической структуры, состоящая из стандартизированных элементов и позволяющая гибко адаптироваться и переключаться для решения различных задач.

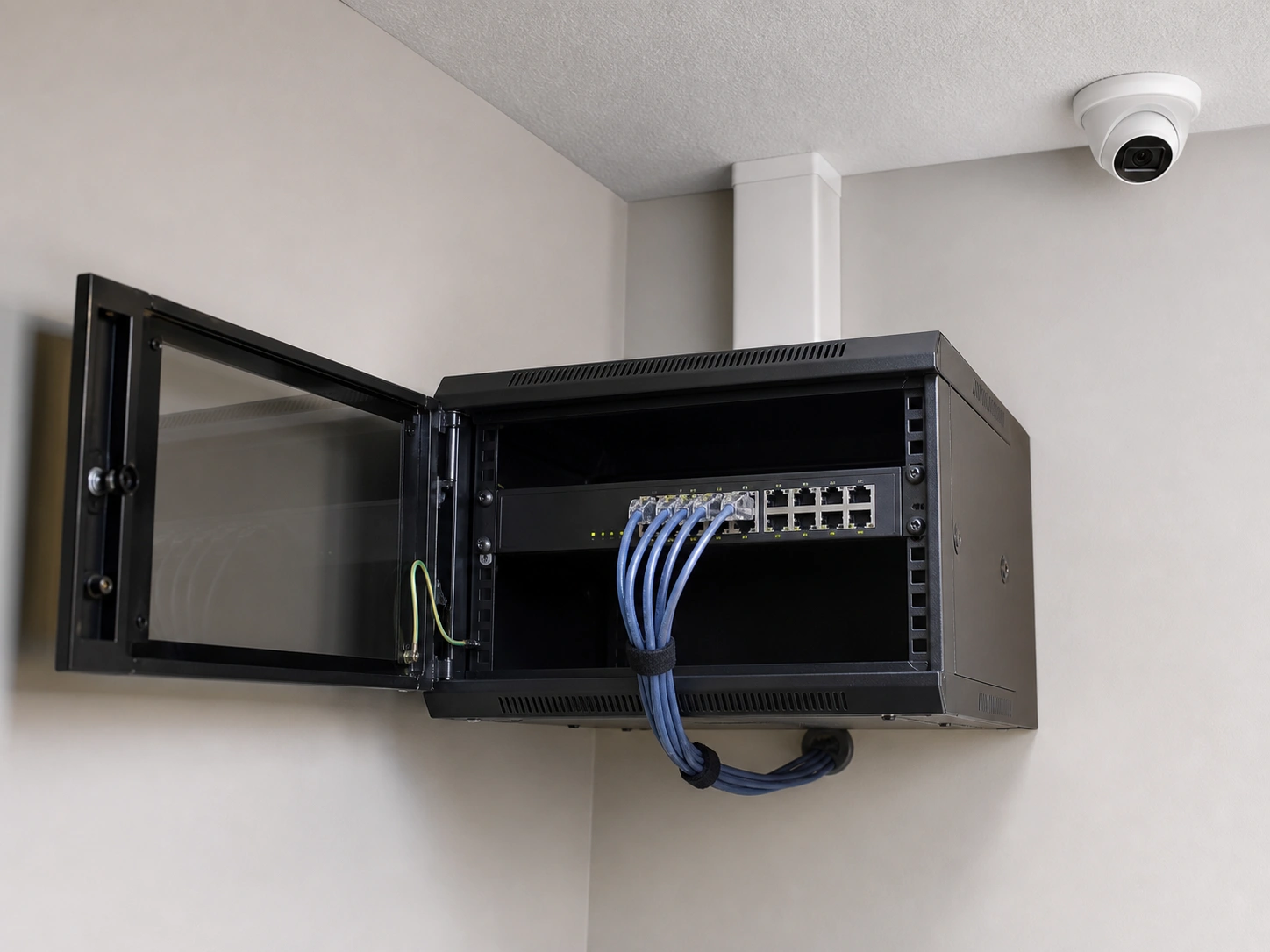

Проще говоря, СКС — это единая кабельная инфраструктура здания, через которую можно передавать данные, голос, видео и управляющие сигналы. Расшифровка СКС в слаботочных системах — одна из базовых, которую должен знать каждый инженер.

Правила прокладки слаботочных кабелей по ПУЭ

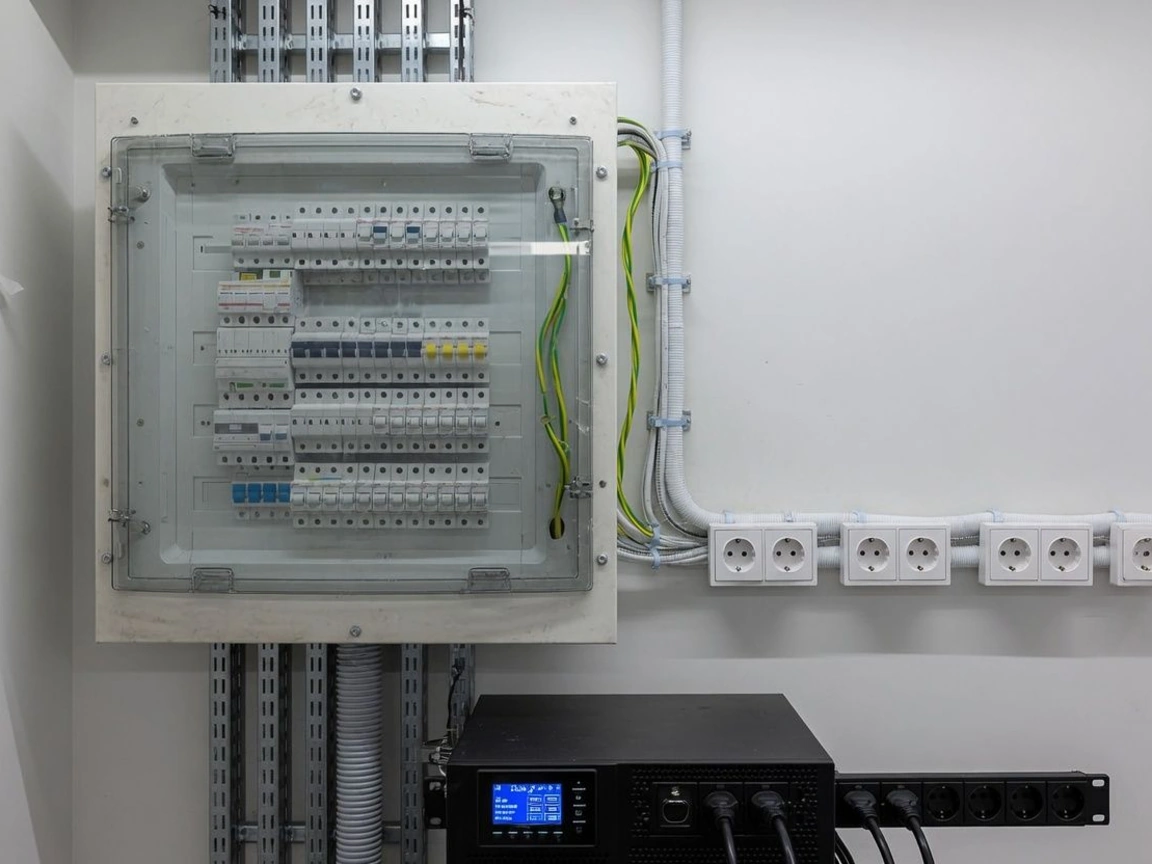

Правила устройства электроустановок (ПУЭ) детально регламентируют прокладку силовых и слаботочных кабелей, поскольку от того, как проложены линии, зависит помехоустойчивость, срок службы инфраструктуры и соответствие проекта требованиям нормативных документов. ПУЭ и Своды правил (СП) содержат детальные требования к расстояниям, заполнению трасс и защите от влаги.

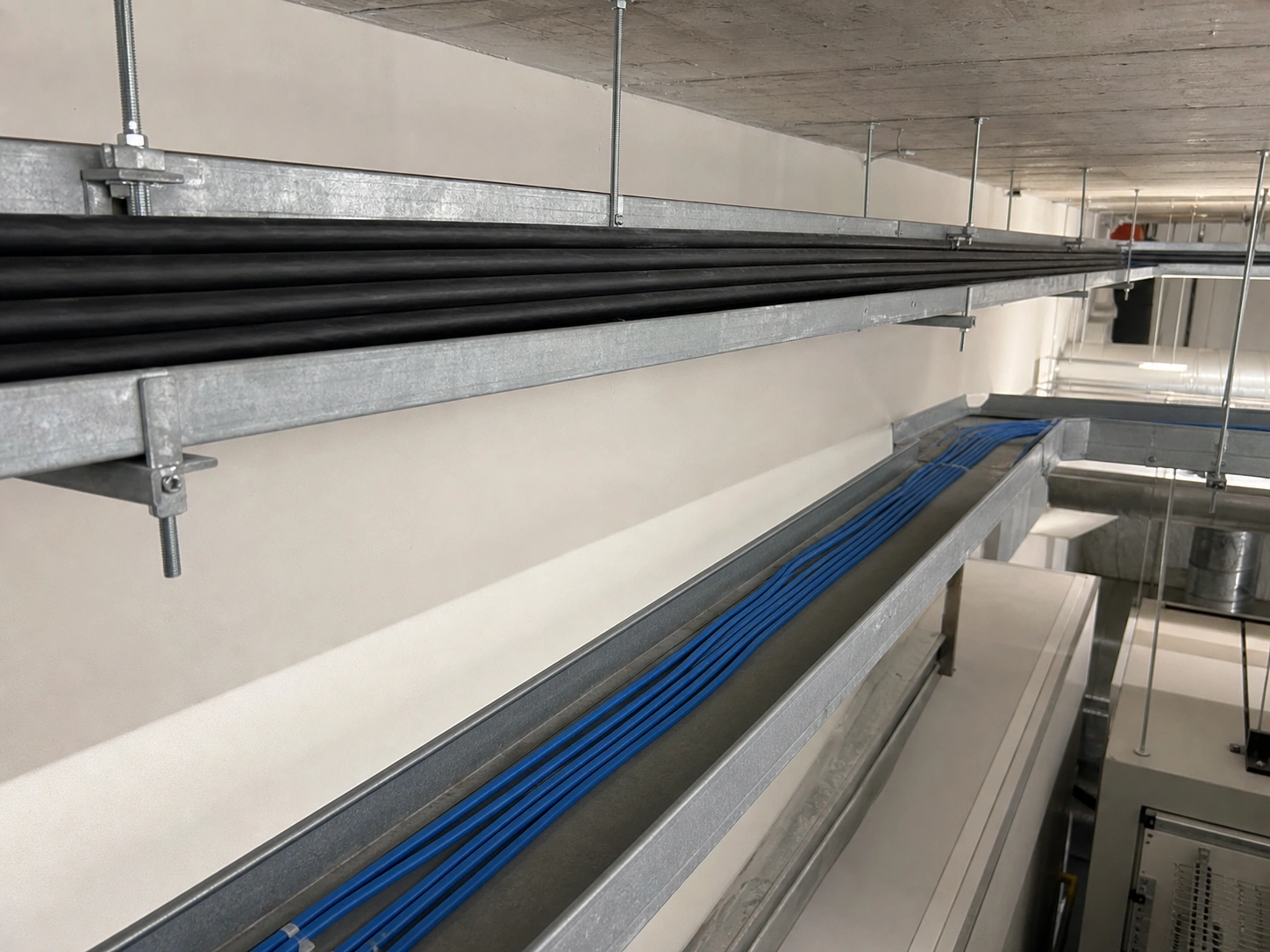

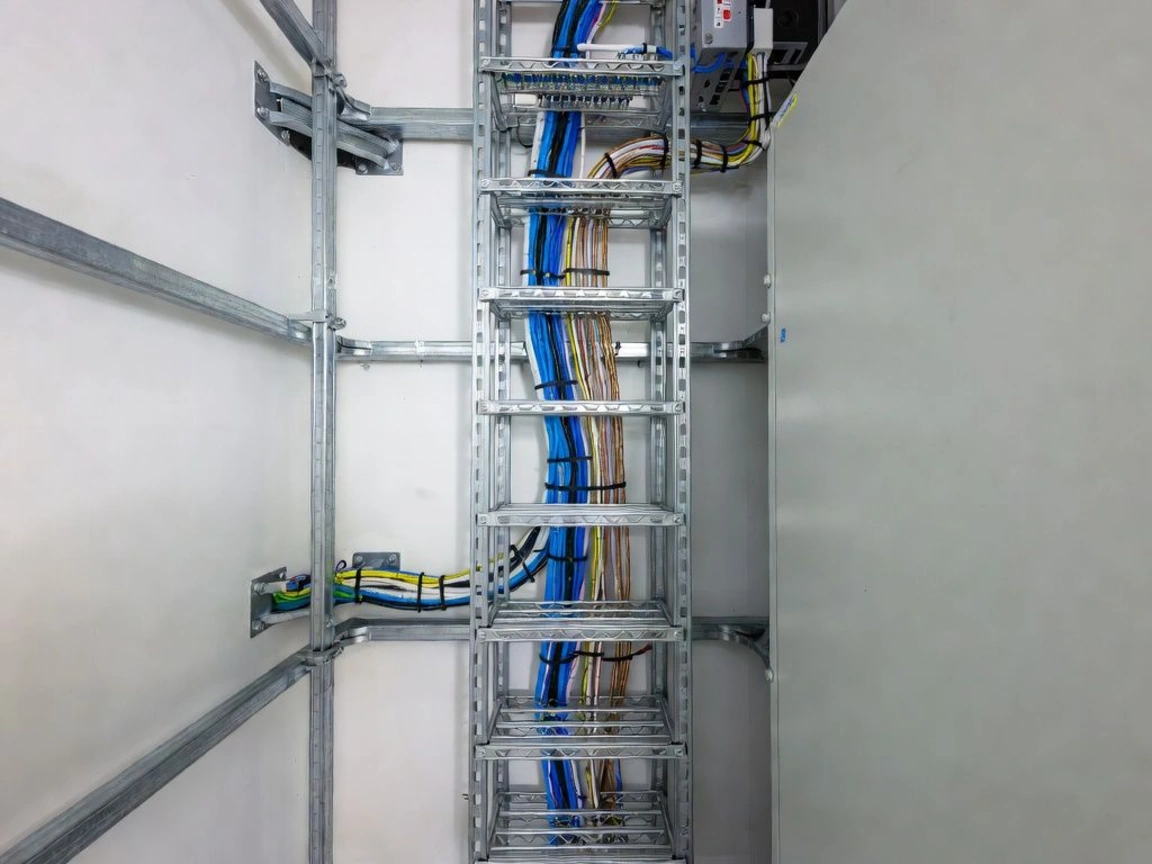

Расстояние между силовыми и слаботочными кабелями зависит от мощности силовой линии и типа трасс. Для неэкранированных силовых линий менее 2 кВА и открытых неметаллических трасс СКС — минимум 127 мм. Для 2–5 кВА — 305 мм, для более 5 кВА — 610 мм. При использовании заземлённых металлических кондуитов расстояния сокращаются вдвое и более. Кабели могут пересекаться только под углом 90°, что минимизирует электромагнитные наводки.

Заполнение кабельных трасс также регламентировано. Гофрированная труба при горизонтальной прокладке заполняется не более чем на 25%, при вертикальной — не более 40%. Глухие коробы обычно заполняются на 35%, лотки с перфорацией или открываемой крышкой — на 40%. Для отвода конденсата уклон кабельного канала должен быть минимум 0,2% — это требование ПУЭ 7-е изд., п. 2.1.63.

Кабельные изделия должны соответствовать ГОСТ Р 31565-2012 «Кабельные изделия. Требования пожарной безопасности», а перегородки при совместной прокладке — иметь предел огнестойкости не менее 0,25 ч из несгораемого материала (СП 256.1325800.2016).

Пожарная безопасность слаботочных систем — важная часть комплексной защиты объекта, поэтому монтаж оборудования должен выполняться только специализированными организациями с допуском СРО.

На верхнем уровне находятся международные стандарты. ISO/IEC 11801 определяет общие требования к структурированным кабельным системам для зданий и комплексов.

Стандарт устанавливает классы каналов:

• класс C (до 16 МГц),
• класс D (до 100 МГц),
• класс E (до 250 МГц),
• класс EA (до 500 МГц),
• класс F/FA (до 600 МГц).

Эти классы соответствуют категориям кабелей витой пары (Cat 5e, Cat 6, Cat 6A, Cat 7). ISO/IEC 14763-1 и ISO/IEC 14763-2 регламентируют испытания оптических и симметричных кабельных систем соответственно.

В Европе параллельно действует стандарт EN 50173 от CENELEC.

Американские стандарты — TIA/EIA-568, TIA/EIA-569, TIA/EIA-606 и TIA/EIA-607 — определяют требования к кабельной системе, трассам и пространствам, администрированию, заземлению и экранированию.

В России базовые требования закреплены в национальных ГОСТах. ГОСТ Р 53246-2008 и ГОСТ Р 53245-2008 устанавливают общие требования к проектированию и монтажу СКС.

• ГОСТ Р 58238-2018 — основной стандарт для структурированных кабельных систем,

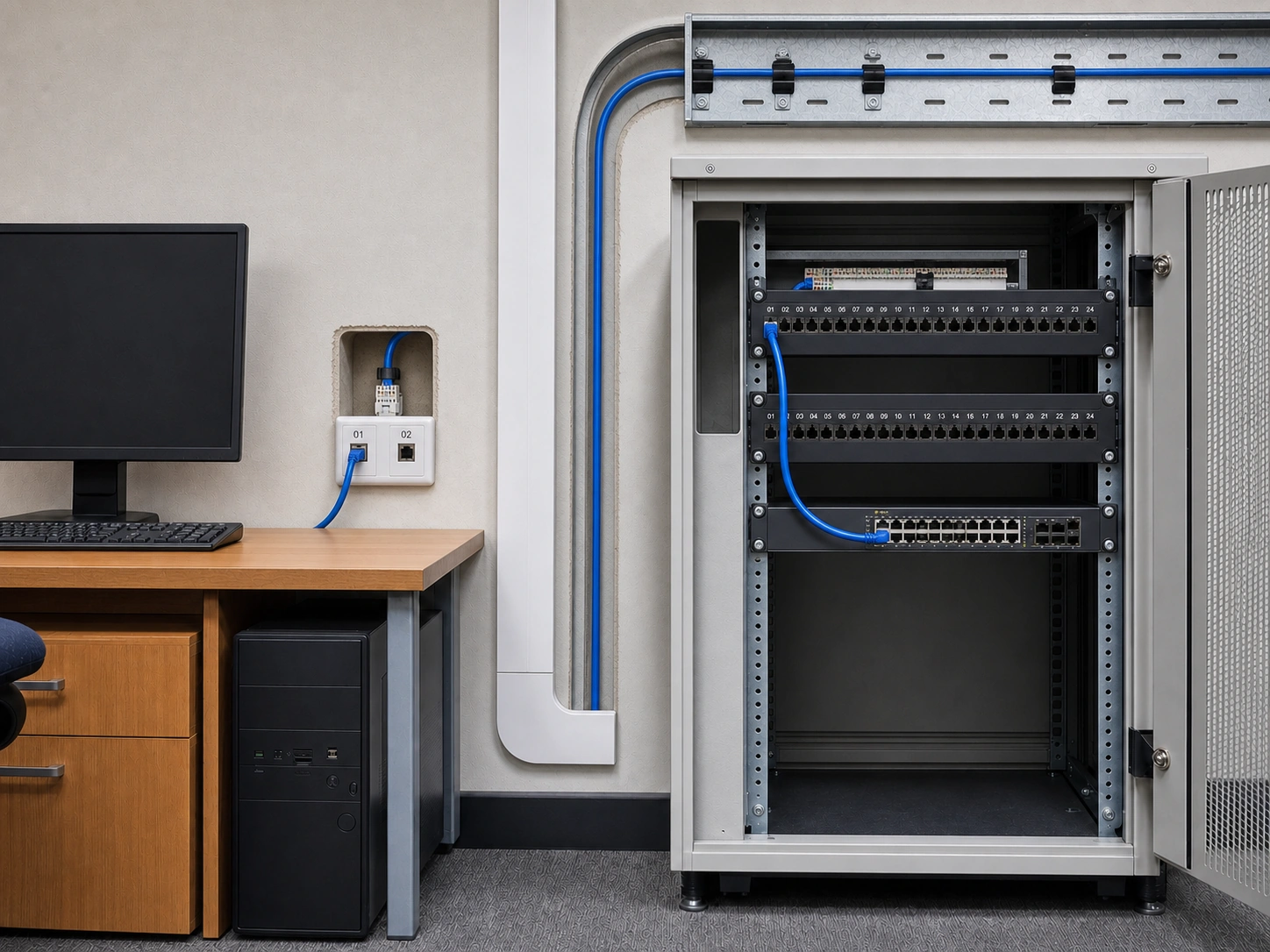

• ГОСТ Р 56556-2015 регламентирует горизонтальную подсистему,
• ГОСТ Р 56571-2015 — топологию слаботочной системы.
• ГОСТ Р 58469-2020 устанавливает правила маркировки кабелей,
• ГОСТ Р 58750-2020 — требования к защите СКС,
• ГОСТ Р 58751-2019 — параметры рабочего места пользователя,

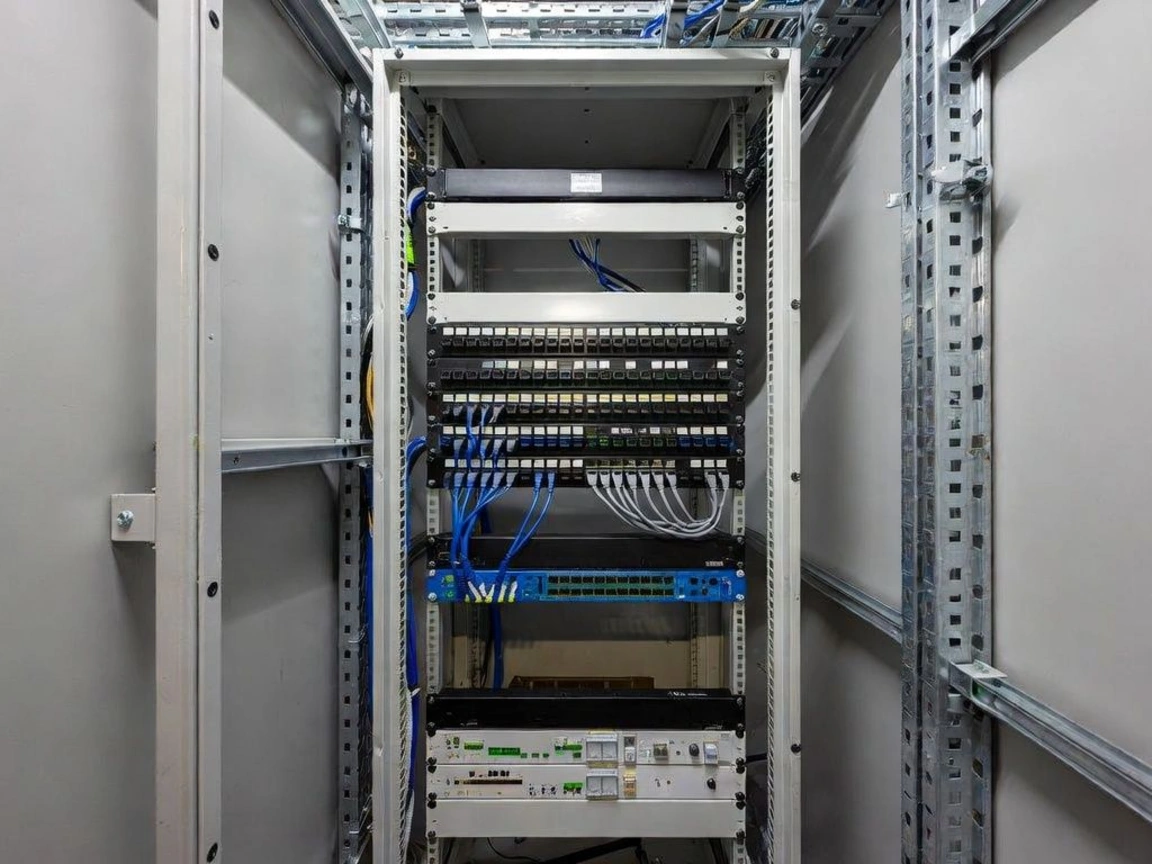

• ГОСТ Р 59315-2021 — требования к телекоммуникационным комнатам,
• ГОСТ Р 59318-2021 — требования к кабелям для СКС.
• ГОСТ Р 56602-2015 и ГОСТ Р 70440-2022 — термины и определения приведены,
• ГОСТ Р 70441-2023 — правила терминирования.
• ГОСТ Р 70299-2022 — специальные требования для медицинских учреждений ,
• ГОСТ Р 71215-2024 и ГОСТ Р 71214-2024 — для систем «умный дом»

Заключение

Слаботочные системы — это невидимая нервная система современного здания. От качества проектирования и монтажа СКС, АПС, СОУЭ, СКУД и других подсистем зависит не только комфорт пользователей, но и их безопасность. Правильная расшифровка аббревиатур, понимание различий между слаботочными и силовыми сетями, соблюдение расстояний при прокладке кабелей и ориентация в стандартах — ГОСТ Р 58238-2018, ISO/IEC 11801, ПУЭ — позволяют избежать дорогостоящих ошибок на этапе строительства и эксплуатации.
